คู่มือหม้อแปลงชนิดแห้ง: ประเภท ข้อมูลจำเพาะ และการใช้งาน

A หม้อแปลงชนิดแห้ง ถ่ายโอนพลังงานไฟฟ้าระหว่างวงจรโดยใช้อากาศ อีพอกซีเรซิน หรือวัสดุที่ไม่ใช่ของเหลวอื่นๆ เพื่อเป็นฉนวนและทำความเย็น แทนน้ำมันแร่ที่ใช้ในหน่วยที่เติมของเหลว การก่อสร้างนี้ช่วยขจัดความเสี่ยงจากไฟไหม้และการรั่วไหลที่เกี่ยวข้องกับน้ำมัน ซึ่งเป็นสาเหตุที่อุปกรณ์ดังกล่าวได้รับการระบุไว้อย่างกว้างขวางในโรงพยาบาล โรงเรียน อาคารสูง และศูนย์ข้อมูลที่จำเป็นต้องมีการจัดวางในอาคาร

หม้อแปลงชนิดแห้งคืออะไร?

หม้อแปลงชนิดแห้งเป็นอุปกรณ์ไฟฟ้าสถิตย์ที่เพิ่มแรงดันไฟฟ้าขึ้นหรือลงโดยไม่ต้องแช่แกนและขดลวดในอิเล็กทริกของเหลว การทำความเย็นทำได้โดยการพาอากาศตามธรรมชาติ (AN) หรือการไหลเวียนของอากาศแบบบังคับ (AF) และฉนวนได้มาจากวัสดุ เช่น เรซินอีพ็อกซี่แบบหล่อ ผ้าเคลือบเงา หรือกระดาษที่เคลือบด้วยเรซิน การไม่มีฉนวนของเหลวหมายความว่าไม่มีน้ำมันรั่วไหล ติดไฟ หรือต้องมีโครงสร้างพื้นฐานในการกักเก็บ

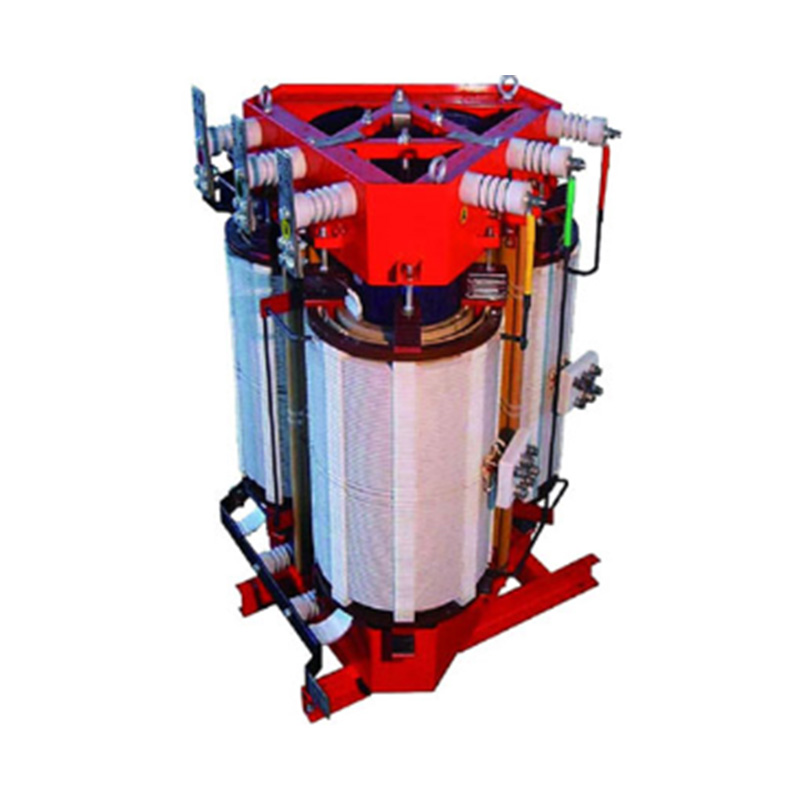

หลักการทำงานและการก่อสร้าง

เช่นเดียวกับหม้อแปลงไฟฟ้าอื่นๆ หน่วยชนิดแห้งทำงานด้วยการเหนี่ยวนำแม่เหล็กไฟฟ้า กระแสสลับในขดลวดปฐมภูมิจะสร้างฟลักซ์แม่เหล็กที่เปลี่ยนแปลงในแกนเหล็กเคลือบ ซึ่งเหนี่ยวนำแรงดันไฟฟ้าตามสัดส่วนในขดลวดทุติยภูมิ อัตราส่วนการหมุนระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิจะกำหนดว่าหน่วยเพิ่มแรงดันไฟฟ้าขึ้นหรือลง

เทคโนโลยีการม้วนสามแบบเป็นเรื่องธรรมดาในการผลิตปัจจุบัน:

• โครงสร้างเรซินแบบหล่อ (อีพอกซีชุบด้วยแรงดันสุญญากาศ) ใช้สำหรับการกระจายแรงดันไฟฟ้าปานกลางและสูง
• โครงสร้างการเคลือบเงาด้วยแรงดันสุญญากาศ (VPI) โดยทั่วไปจะใช้สำหรับแรงดันไฟฟ้าต่ำหรือพิกัด kVA ที่น้อยกว่า
• การสร้างบาดแผลแบบเปิดด้วยฉนวนไฟเบอร์กลาสหรือ Nomex ใช้ในกรณีที่ไม่สามารถหล่อเรซินขนาดกะทัดรัดได้

ข้อมูลจำเพาะทางเทคนิคและปัจจัยด้านประสิทธิภาพ

การเลือกหน่วยอย่างถูกต้องขึ้นอยู่กับการจับคู่พารามิเตอร์ที่กำหนดหลายตัวกับโหลดและสภาพแวดล้อมการติดตั้ง มากกว่าความจุ kVA เพียงอย่างเดียว

สถานการณ์การใช้งาน

เนื่องจากหม้อแปลงชนิดแห้งไม่จำเป็นต้องมีหลุมกักเก็บน้ำมัน กำแพงกันไฟ หรือห้องนิรภัยกลางแจ้งในเขตอำนาจศาลหลายแห่ง จึงเป็นตัวเลือกมาตรฐานสำหรับสถานที่ที่บุคลากรอยู่ในอาคารเดียวกันกับอุปกรณ์ไฟฟ้า สภาพแวดล้อมการติดตั้งทั่วไปได้แก่:

• อาคารสูงเชิงพาณิชย์ที่มีการติดตั้งยูนิตบนชั้นบนหรือในห้องไฟฟ้าชั้นใต้ดิน
• โรงพยาบาลและโรงเรียน ซึ่งกฎหมายป้องกันอัคคีภัยจำกัดอุปกรณ์ที่เติมน้ำมันภายในโครงสร้างที่ถูกยึดครอง
• ศูนย์ข้อมูลซึ่งการจ่ายพลังงานอย่างต่อเนื่องและความเสี่ยงจากไฟไหม้ต่ำถือเป็นเรื่องสำคัญทั้งคู่
• การติดตั้งพลังงานทดแทน รวมถึงแผงกังหันลมและสถานีอินเวอร์เตอร์พลังงานแสงอาทิตย์
• โรงงานอุตสาหกรรมที่มีพื้นที่กระบวนการห้ามของเหลวติดไฟใกล้สายการผลิต

หม้อแปลงชนิดแห้งกับหม้อแปลงชนิดน้ำมัน

เทคโนโลยีทั้งสองมีความแตกต่างกันมากที่สุดในเรื่องของตัวกลางในการทำความเย็น พฤติกรรมไฟ และโปรไฟล์การบำรุงรักษา ตารางด้านล่างสรุปความแตกต่างในทางปฏิบัติที่เกี่ยวข้องกับการตัดสินใจซื้อ

ข้อพิจารณาในการคัดเลือก

หม้อแปลงชนิดแห้งสามารถใช้ภายนอกได้หรือไม่?

ได้ การติดตั้งภายนอกอาคารสามารถทำได้เมื่อสร้างยูนิตด้วยกล่องหุ้มกันฝนและแดดที่เหมาะกับการใช้งาน โดยทั่วไปคือ NEMA 3R หรือเทียบเท่า หม้อแปลงชนิดแห้งกลางแจ้งมีการป้องกันความชื้นเพิ่มเติม บานเกล็ดระบายอากาศพร้อมฝาครอบกันฝน และสารเคลือบป้องกันการกัดกร่อน ควรคำนึงถึงการเปลี่ยนแปลงของอุณหภูมิและความชื้นโดยรอบในการออกแบบการระบายความร้อนเมื่อระบุยูนิตกลางแจ้ง

คำแนะนำในการติดตั้งและบำรุงรักษา

ข้อผิดพลาดทั่วไปและข้อควรพิจารณาที่ถูกมองข้าม

• ระยะห่างในการระบายอากาศต่ำเกินไป ซึ่งจะทำให้อุณหภูมิในการทำงานเพิ่มขึ้นและทำให้อายุการใช้งานของขดลวดสั้นลง
• ละเว้นปัจจัยการลดระดับความสูงเมื่อติดตั้งที่ระดับความสูงเกิน 1,000 เมตร
• การเลือกค่าอิมพีแดนซ์โดยไม่ตรวจสอบการประสานงานกระแสฟอลต์อัพสตรีม
• มองข้ามข้อกำหนดด้านระดับเสียงในการติดตั้งบนพื้นที่มีคนอยู่
• ข้ามการทดสอบความต้านทานของฉนวนก่อนการจ่ายไฟครั้งแรก

แนวโน้มและแนวโน้มอุตสาหกรรม

ความต้องการการจัดอันดับประสิทธิภาพที่สูงขึ้น ซึ่งได้รับแรงหนุนจากมาตรฐานประสิทธิภาพพลังงานที่ได้รับการปรับปรุงในหลายภูมิภาค กำลังผลักดันผู้ผลิตให้ปรับปรุงเกรดเหล็กแกนหลักและรูปทรงของขดลวดที่ปรับให้เหมาะสม การเติบโตของการก่อสร้างศูนย์ข้อมูลและการเชื่อมต่อโครงข่ายพลังงานทดแทนยังคงขยายการใช้งานที่ต้องใช้อุปกรณ์การเปลี่ยนแปลงภายในอาคารที่มีความเสี่ยงต่ำจากไฟไหม้

บทสรุป

A หม้อแปลงชนิดแห้ง เสนอทางเลือกที่เป็นประโยชน์แทนอุปกรณ์เติมน้ำมัน ไม่ว่าการติดตั้งภายในอาคาร ลดความเสี่ยงจากไฟไหม้ หรือการบำรุงรักษาที่ง่ายขึ้นถือเป็นเรื่องสำคัญ การจับคู่ประเภทฉนวน วิธีการทำความเย็น และระดับของตู้กับสภาพแวดล้อมการติดตั้งเฉพาะเป็นขั้นตอนสำคัญในการบรรลุประสิทธิภาพที่เชื่อถือได้ในระยะยาว

คำถามที่พบบ่อย

หม้อแปลงชนิดแห้งคืออะไร?

เป็นหม้อแปลงไฟฟ้าที่ใช้ฉนวนอากาศหรือฉนวนแข็ง เช่น อีพ็อกซี่เรซินแบบหล่อแทนน้ำมัน เพื่อเป็นฉนวนและระบายความร้อนของขดลวด ทำให้เหมาะสำหรับติดตั้งภายในอาคารที่ไม่มีโครงสร้างพื้นฐานในการควบคุมอัคคีภัย

หม้อแปลงชนิดแห้งและหม้อแปลงชนิดน้ำมันแตกต่างกันอย่างไร?

หน่วยประเภทแห้งใช้ฉนวนอากาศหรือเรซินและมีความเสี่ยงต่อการเกิดไฟไหม้น้อยลง ในขณะที่หน่วยประเภทน้ำมันใช้ไดอิเล็กตริกเหลวซึ่งให้ประสิทธิภาพการทำความเย็นที่สูงกว่า แต่ต้องมีการกักเก็บและการทดสอบน้ำมันเป็นระยะ

หม้อแปลงไฟฟ้า 4 ประเภทมีอะไรบ้าง?

โดยทั่วไปหม้อแปลงจะถูกจัดกลุ่มตามวิธีการทำความเย็นและฉนวนเป็นประเภทแห้ง ประเภทแช่น้ำมัน เรซินหล่อ และฉนวนแก๊ส ซึ่งแต่ละประเภทเหมาะกับระดับแรงดันไฟฟ้าและสภาพแวดล้อมการติดตั้งที่แตกต่างกัน

หม้อแปลงชนิดแห้งใช้ทำอะไร?

ใช้เพื่อเพิ่มหรือลดแรงดันไฟฟ้าในอาคารพาณิชย์ โรงพยาบาล โรงเรียน ศูนย์ข้อมูล และโรงงานอุตสาหกรรมที่ต้องมีการติดตั้งภายในอาคารและลดความเสี่ยงจากไฟไหม้

หม้อแปลงชนิดแห้งใช้ภายนอกได้หรือไม่?

ใช่ เมื่อเก็บในตู้ที่ทนฝนและแดดจัดสำหรับการสัมผัสกลางแจ้ง พร้อมการป้องกันความชื้น การกัดกร่อน และความแปรผันของอุณหภูมิแวดล้อมเพิ่มเติม
