มอเตอร์แรงดันต่ำคืออะไร

A มอเตอร์ไฟฟ้าแรงต่ำ เป็นมอเตอร์ไฟฟ้าที่ทำงานที่แรงดันไฟฟ้าสูงถึง 1,000 V AC ทำให้เป็นมอเตอร์ไฟฟ้าชนิดที่ใช้กันมากที่สุดในอุตสาหกรรมและเชิงพาณิชย์ มอเตอร์เหล่านี้แปลงพลังงานไฟฟ้าเป็นพลังงานกล ขับเคลื่อนอุปกรณ์หลากหลายตั้งแต่พัดลมขนาดเล็กไปจนถึงปั๊มอุตสาหกรรมขนาดใหญ่

โครงสร้างพื้นฐานของมอเตอร์แรงดันไฟฟ้าต่ำประกอบด้วยสเตเตอร์ (ส่วนที่อยู่กับที่ซึ่งมีขดลวด) โรเตอร์ (ส่วนที่หมุนซึ่งส่งกำลังเชิงกล) แบริ่งที่รองรับโรเตอร์ และระบบระบายความร้อนที่ขจัดความร้อนที่เกิดขึ้นระหว่างการทำงาน ขดลวดสเตเตอร์เชื่อมต่อกับแหล่งจ่ายไฟ ทำให้เกิดสนามแม่เหล็กหมุนที่ทำปฏิกิริยากับโรเตอร์เพื่อสร้างแรงบิด

มอเตอร์แรงดันต่ำมีให้เลือกสองรูปแบบหลัก: มอเตอร์เหนี่ยวนำ (หรือที่เรียกว่ามอเตอร์อะซิงโครนัส) และมอเตอร์ซิงโครนัส มอเตอร์เหนี่ยวนำเป็นประเภทที่ใช้กันอย่างแพร่หลาย โดยคิดเป็นกว่า 90% ของการติดตั้งมอเตอร์อุตสาหกรรม มีโครงสร้างเรียบง่าย ทนทาน และต้องการการบำรุงรักษาเพียงเล็กน้อย มอเตอร์ซิงโครนัสใช้ในงานที่ต้องการการควบคุมความเร็วที่แม่นยำ หรือในกรณีที่มอเตอร์ต้องทำงานที่ความเร็วคงที่โดยไม่คำนึงถึงโหลด

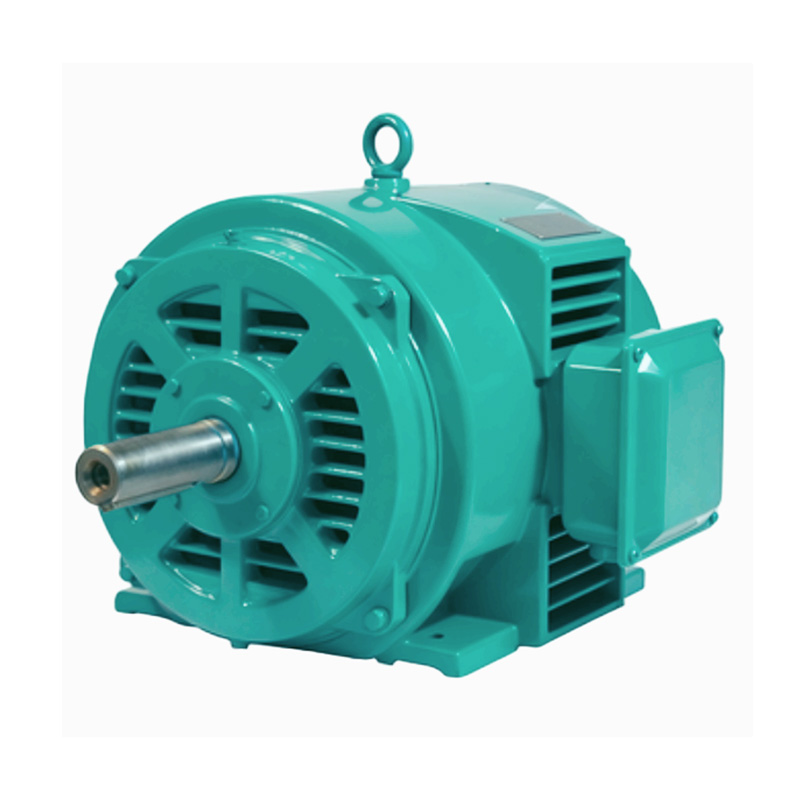

กล่องหุ้มของมอเตอร์แรงดันไฟฟ้าต่ำได้รับการออกแบบมาเพื่อปกป้องส่วนประกอบภายในจากสิ่งแวดล้อม ประเภทตู้ทั่วไป ได้แก่ แบบป้องกันหยดน้ำแบบเปิด (ODP), พัดลมระบายความร้อนแบบปิดโดยสิ้นเชิง (TEFC) และการระบายอากาศแบบปิดโดยสิ้นเชิง (TEAO) ทางเลือกของตู้ขึ้นอยู่กับสภาพแวดล้อมการทำงานและระดับการป้องกันที่ต้องการ มอเตอร์ TEFC เป็นประเภทที่พบบ่อยที่สุด โดยให้การป้องกันฝุ่น ความชื้น และสิ่งปนเปื้อนอื่นๆ

มอเตอร์แรงดันต่ำแบ่งตามรอบการทำงาน ซึ่งอธิบายรูปแบบการทำงาน มอเตอร์หน้าที่ต่อเนื่อง (S1) ได้รับการออกแบบมาเพื่อให้ทำงานเต็มกำลังอย่างไม่มีกำหนด มอเตอร์หน้าที่ไม่ต่อเนื่อง (S2 ถึง S10) ได้รับการออกแบบสำหรับการใช้งานที่มอเตอร์ทำงานในช่วงเวลาสั้นๆ ตามด้วยช่วงพัก รอบการทำงานส่งผลต่อความต้องการในการทำความเย็นของมอเตอร์และความจุความร้อน

ประเภท of Low Voltage Motors

มอเตอร์แรงดันต่ำ มีให้เลือกหลากหลายประเภท แต่ละประเภทเหมาะกับการใช้งานที่แตกต่างกัน การทำความเข้าใจความแตกต่างระหว่างประเภทเหล่านี้ถือเป็นสิ่งสำคัญในการเลือกมอเตอร์ที่เหมาะกับการใช้งานของคุณ

มอเตอร์เหนี่ยวนำ

มอเตอร์เหนี่ยวนำเป็นมอเตอร์ไฟฟ้าแรงดันต่ำชนิดที่ใช้กันทั่วไปมากที่สุด ซึ่งคิดเป็นส่วนใหญ่ของการติดตั้งทั่วโลก ทำงานบนหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า โดยที่ขดลวดสเตเตอร์จะสร้างสนามแม่เหล็กหมุนเพื่อเหนี่ยวนำกระแสในโรเตอร์ โดยทั่วไปแล้วโรเตอร์จะมีการออกแบบกรงกระรอก ซึ่งประกอบด้วยแท่งนำไฟฟ้าที่ปลายทั้งสองข้างลัดวงจร

มอเตอร์เหนี่ยวนำมีให้เลือกทั้งแบบเฟสเดียวและสามเฟส มอเตอร์เหนี่ยวนำสามเฟสมีการใช้กันอย่างแพร่หลายในงานอุตสาหกรรม โดยให้ประสิทธิภาพสูง การทำงานที่เชื่อถือได้ และการควบคุมที่ง่ายดาย มอเตอร์เหนี่ยวนำเฟสเดียวใช้ในการใช้งานเชิงพาณิชย์ในที่พักอาศัยและเชิงพาณิชย์ขนาดเล็กที่ไม่มีไฟฟ้าสามเฟส

ความเร็วของมอเตอร์เหนี่ยวนำถูกกำหนดโดยจำนวนขั้วและความถี่ของแหล่งจ่ายไฟ ความเร็วซิงโครนัสทั่วไปสำหรับระบบ 50 Hz คือ 3000 รอบต่อนาที (2 ขั้ว), 1500 รอบต่อนาที (4 ขั้ว) และ 1000 รอบต่อนาที (6 ขั้ว) ความเร็วในการทำงานจริงจะต่ำกว่าความเร็วซิงโครนัสเล็กน้อยเนื่องจากการสลิปซึ่งจะเพิ่มขึ้นตามโหลด

มอเตอร์ซิงโครนัส

มอเตอร์ซิงโครนัสทำงานที่ความเร็วคงที่ซึ่งซิงโครไนซ์กับความถี่ของแหล่งจ่ายไฟ ใช้ในการใช้งานที่ต้องการการควบคุมความเร็วที่แม่นยำ เช่น ในเครื่องจักรสิ่งทอ แท่นพิมพ์ และโรงงานกระดาษ มอเตอร์ซิงโครนัสยังสามารถใช้สำหรับการแก้ไขตัวประกอบกำลังได้ เนื่องจากสามารถทำงานที่ตัวประกอบกำลังชั้นนำได้

โรเตอร์ของมอเตอร์ซิงโครนัสถูกกระตุ้นด้วยแหล่งจ่ายไฟ DC ทำให้เกิดสนามแม่เหล็กที่ล็อคเข้ากับสนามสเตเตอร์ที่กำลังหมุน เพื่อให้แน่ใจว่าโรเตอร์จะหมุนด้วยความเร็วซิงโครนัสที่แน่นอน โดยไม่ขึ้นอยู่กับโหลด มอเตอร์ซิงโครนัสมีความซับซ้อนและมีราคาแพงกว่ามอเตอร์เหนี่ยวนำ แต่ให้ประสิทธิภาพที่สูงกว่าและตัวประกอบกำลังที่ดีกว่า

มอเตอร์แม่เหล็กถาวร

มอเตอร์แม่เหล็กถาวรเป็นมอเตอร์ซิงโครนัสประเภทหนึ่งที่ใช้แม่เหล็กถาวรในโรเตอร์แทนระบบกระตุ้นกระแสตรง การออกแบบนี้ไม่จำเป็นต้องใช้แหวนลื่นและแปรง ช่วยลดข้อกำหนดในการบำรุงรักษาและเพิ่มความน่าเชื่อถือ มอเตอร์แม่เหล็กถาวรให้ประสิทธิภาพสูงและมีความหนาแน่นของกำลังสูง ทำให้เหมาะสำหรับการใช้งานที่พื้นที่และประสิทธิภาพพลังงานเป็นสิ่งสำคัญ

มอเตอร์เหล่านี้มีการใช้กันมากขึ้นในยานพาหนะไฟฟ้า หุ่นยนต์ และตัวขับเคลื่อนทางอุตสาหกรรมที่มีสมรรถนะสูง ความก้าวหน้าในเทคโนโลยีแม่เหล็กทำให้มอเตอร์แม่เหล็กถาวรสามารถแข่งขันกับมอเตอร์เหนี่ยวนำได้ในแง่ของต้นทุนและประสิทธิภาพ

มอเตอร์ป้องกันการระเบิด

มอเตอร์ป้องกันการระเบิดได้รับการออกแบบมาเพื่อใช้ในสภาพแวดล้อมที่เป็นอันตรายซึ่งอาจมีก๊าซ ไอระเหย หรือฝุ่นที่ติดไฟได้ มอเตอร์เหล่านี้ถูกปิดอยู่ในตัวเครื่องที่สามารถบรรจุการระเบิดภายในได้โดยไม่ทำให้บรรยากาศโดยรอบติดไฟ ได้รับการรับรองให้ใช้ในการจำแนกประเภทพื้นที่อันตรายเฉพาะ เช่น Class I หมวด 1 สำหรับอันตรายจากก๊าซ

มอเตอร์ป้องกันการระเบิดมีให้เลือกทั้งแบบเหนี่ยวนำและแบบซิงโครนัส พร้อมคุณสมบัติต่างๆ เช่น ทางเดินเปลวไฟ อัตราอุณหภูมิ และกรอบหุ้มพิเศษ ผู้ผลิตชั้นนำ เช่น Shanghai Pinxing Explosion-proof Motor Co., Ltd. นำเสนอมอเตอร์แรงดันต่ำป้องกันการระเบิดที่ครอบคลุมสำหรับการใช้งานที่มีความต้องการสูง

ประสิทธิภาพ Standards and Classes

ประสิทธิภาพของก มอเตอร์ไฟฟ้าแรงต่ำ เป็นปัจจัยสำคัญในการพิจารณาต้นทุนการดำเนินงานและผลกระทบต่อสิ่งแวดล้อม มาตรฐานสากลกำหนดระดับประสิทธิภาพที่ช่วยให้ผู้ใช้สามารถเปรียบเทียบประสิทธิภาพของมอเตอร์ต่างๆ

คลาสประสิทธิภาพของ IE

คณะกรรมการเทคนิคไฟฟ้าระหว่างประเทศ (IEC) ได้กำหนดระดับประสิทธิภาพสี่ระดับสำหรับมอเตอร์:

• IE1 — ประสิทธิภาพมาตรฐาน — ระดับประสิทธิภาพขั้นต่ำสำหรับมอเตอร์เอนกประสงค์ มอเตอร์เหล่านี้เหมาะสำหรับการใช้งานที่ไม่ต้องกังวลเรื่องต้นทุนพลังงานเป็นหลัก พวกเขากำลังค่อยๆ ยุติการใช้งานในหลายภูมิภาคเนื่องจากข้อกำหนดด้านกฎระเบียบ
• IE2 — ประสิทธิภาพสูง — ประหยัดพลังงานได้มากเมื่อเทียบกับมอเตอร์ IE1 IE2 คือประสิทธิภาพขั้นต่ำที่จำเป็นสำหรับการติดตั้งมอเตอร์ใหม่ในหลายประเทศ มอเตอร์เหล่านี้ให้ความสมดุลระหว่างต้นทุนและประสิทธิภาพ
• IE3 — ประสิทธิภาพระดับพรีเมียม — นำเสนอประสิทธิภาพที่สูงกว่า IE2 ซึ่งช่วยประหยัดพลังงานได้อย่างมากและลดต้นทุนการดำเนินงาน มอเตอร์ IE3 เป็นที่ต้องการมากขึ้นตามกฎระเบียบทั่วโลก โดยเฉพาะอย่างยิ่งในภูมิภาคที่มีต้นทุนพลังงานสูง
• IE4 — ประสิทธิภาพระดับซูเปอร์พรีเมียม — ระดับประสิทธิภาพสูงสุดให้การประหยัดพลังงานสูงสุด มอเตอร์ IE4 เหมาะอย่างยิ่งสำหรับการใช้งานที่มีการทำงานต่อเนื่องและต้นทุนพลังงานสูง โดยทั่วไปต้นทุนเริ่มต้นที่สูงกว่าจะถูกชดเชยด้วยการประหยัดพลังงานตลอดอายุการใช้งานของมอเตอร์

การเลือกระดับประสิทธิภาพของมอเตอร์ขึ้นอยู่กับปัจจัยหลายประการ: จำนวนชั่วโมงการทำงานต่อปี ต้นทุนพลังงานในท้องถิ่น และความแตกต่างของต้นทุนเริ่มต้นระหว่างคลาสประสิทธิภาพ สำหรับมอเตอร์ที่ทำงานอย่างต่อเนื่อง การประหยัดพลังงานจากมอเตอร์ IE3 หรือ IE4 สามารถสร้างผลตอบแทนจากการลงทุนได้ภายในไม่กี่ปี

การประหยัดพลังงานและ ROI

การประหยัดพลังงานจากมอเตอร์ประสิทธิภาพสูงสามารถมีได้อย่างมาก สำหรับมอเตอร์ที่ทำงาน 24 ชั่วโมงต่อวัน 365 วันต่อปี ความแตกต่างระหว่างประสิทธิภาพของ IE2 และ IE3 อาจส่งผลให้ประหยัดพลังงานได้ 5-10% หรือมากกว่า ตลอดอายุการใช้งานของมอเตอร์ 15-25 ปี การประหยัดเหล่านี้อาจเท่ากับผลต่างของต้นทุนเริ่มแรกหลายเท่า

นอกเหนือจากการประหยัดพลังงานแล้ว มอเตอร์ประสิทธิภาพสูงยังผลิตความร้อนน้อยลง ซึ่งสามารถลดความต้องการในการทำความเย็น และยืดอายุของมอเตอร์และฉนวนของมอเตอร์ได้ นอกจากนี้ยังมีอุณหภูมิในการทำงานที่ต่ำกว่า ซึ่งช่วยยืดอายุตลับลูกปืนและลดความต้องการในการบำรุงรักษา

การใช้งาน

มอเตอร์แรงดันต่ำ ถูกนำมาใช้ในแทบทุกภาคอุตสาหกรรม โดยขับเคลื่อนอุปกรณ์ที่ขับเคลื่อนการผลิตและโครงสร้างพื้นฐานที่ทันสมัย ความคล่องตัวและความน่าเชื่อถือของมอเตอร์เหล่านี้ทำให้มีความจำเป็นในการใช้งานนับไม่ถ้วน

การผลิตและการผลิต

ในการผลิต สายพานลำเลียงกำลังมอเตอร์แรงดันต่ำ เครื่องมือกล หุ่นยนต์ และสายการผลิตอัตโนมัติ ใช้ในงานโลหะ การแปรรูปพลาสติก การผลิตสิ่งทอ และการประกอบชิ้นส่วน ความสามารถของมอเตอร์สมัยใหม่ในการทำงานร่วมกับไดรฟ์ความถี่แบบแปรผันทำให้สามารถควบคุมความเร็วได้อย่างแม่นยำและปรับปรุงประสิทธิภาพของกระบวนการ

การสูบน้ำและการบำบัดน้ำ

มอเตอร์แรงดันต่ำขับเคลื่อนปั๊มสำหรับการจ่ายน้ำ การบำบัดน้ำเสีย การชลประทาน และกระบวนการทางอุตสาหกรรม มอเตอร์เหล่านี้ทำงานอย่างต่อเนื่องในการใช้งานหลายประเภท ทำให้ประสิทธิภาพเป็นปัจจัยสำคัญ มอเตอร์ประสิทธิภาพสูงถูกนำมาใช้มากขึ้นในการสูบน้ำเพื่อลดต้นทุนด้านพลังงาน

ระบบปรับอากาศ

ระบบทำความร้อน การระบายอากาศ และการปรับอากาศอาศัยมอเตอร์ไฟฟ้าแรงต่ำสำหรับพัดลม โบลเวอร์ คอมเพรสเซอร์ และปั๊ม ระบบ HVAC มีส่วนสำคัญของการใช้พลังงานในอาคาร และการใช้มอเตอร์ประสิทธิภาพสูงในระบบเหล่านี้สามารถช่วยประหยัดพลังงานได้อย่างมาก

การจัดการวัสดุ

ระบบสายพานลำเลียง ลิฟต์ เครน และรอกใช้มอเตอร์ไฟฟ้าแรงต่ำในการเคลื่อนย้ายและการยก การใช้งานเหล่านี้มักต้องการมอเตอร์ที่มีแรงบิดเริ่มต้นสูง และความสามารถในการทนต่อการสตาร์ทและหยุดบ่อยครั้ง

พลังงานทดแทน

มอเตอร์แรงดันต่ำถูกนำมาใช้มากขึ้นในการประยุกต์ใช้พลังงานหมุนเวียน เช่น ระบบติดตามแสงอาทิตย์และการควบคุมระดับเสียงของกังหันลม การใช้งานเหล่านี้ต้องการมอเตอร์ที่เชื่อถือได้และมีประสิทธิภาพ ซึ่งสามารถทำงานในสภาพแวดล้อมที่รุนแรงได้

อาหารและเครื่องดื่ม

ในอุตสาหกรรมอาหารและเครื่องดื่ม เครื่องผสมกำลังมอเตอร์แรงดันต่ำ สายพานลำเลียง อุปกรณ์บรรจุภัณฑ์ และเครื่องจักรแปรรูป มอเตอร์เหล่านี้ต้องเป็นไปตามมาตรฐานด้านสุขอนามัยและความปลอดภัย รวมถึงความสามารถในการชะล้างและความต้านทานการกัดกร่อน

การคัดเลือก Guide

การเลือกสิ่งที่ถูกต้อง มอเตอร์ไฟฟ้าแรงต่ำ ต้องพิจารณาอย่างรอบคอบจากปัจจัยหลายประการ คำแนะนำต่อไปนี้ให้แนวทางการเลือกมอเตอร์แบบมีโครงสร้าง:

ขั้นตอนที่ 1: กำหนดข้อกำหนดด้านพลังงาน

คำนวณกำลังมอเตอร์ที่ต้องการโดยพิจารณาจากคุณลักษณะโหลดและสภาวะการทำงาน พิจารณาข้อกำหนดด้านกำลังไฟขณะทำงานและกำลังสตาร์ท โดยทั่วไปพิกัดกำลังจะแสดงเป็นกิโลวัตต์ (kW) หรือแรงม้า (hp) การเพิ่มขนาดของมอเตอร์มากเกินไปสามารถลดประสิทธิภาพได้ ในขณะที่การลดขนาดของมอเตอร์อาจทำให้เกิดความร้อนสูงเกินไปและความล้มเหลวก่อนเวลาอันควร

ขั้นตอนที่ 2: กำหนดข้อกำหนดด้านความเร็ว

ระบุความเร็วมอเตอร์ที่ต้องการ (ความเร็วซิงโครนัส) และพิจารณาว่าจำเป็นต้องมีการทำงานของความเร็วตัวแปรหรือไม่ ความเร็วมาตรฐานสำหรับระบบ 50 Hz คือ 3000 รอบต่อนาที (2 ขั้ว), 1500 รอบต่อนาที (4 ขั้ว) และ 1,000 รอบต่อนาที (6 ขั้ว) สามารถใช้ตัวขับความเร็วตัวแปรเพื่อปรับความเร็วมอเตอร์สำหรับการใช้งานที่ต้องการเอาท์พุตแบบแปรผัน

ขั้นตอนที่ 3: เลือกระดับประสิทธิภาพ

เลือกระดับประสิทธิภาพที่เหมาะสม (IE1 ถึง IE4) โดยอิงตามชั่วโมงการทำงาน ต้นทุนด้านพลังงาน และข้อกำหนดด้านกฎระเบียบ คลาสประสิทธิภาพที่สูงกว่าช่วยประหยัดพลังงานได้มากกว่า แต่มีต้นทุนเริ่มแรกสูงกว่า สำหรับมอเตอร์ที่ทำงานอย่างต่อเนื่อง มอเตอร์ IE3 หรือ IE4 มักเป็นตัวเลือกที่คุ้มค่าที่สุด

ขั้นตอนที่ 4: พิจารณารอบการทำงาน

ตรวจสอบว่ามอเตอร์จะทำงานอย่างต่อเนื่อง เป็นระยะๆ หรือภายใต้โหลดที่แปรผัน สิ่งนี้ส่งผลต่อข้อกำหนดการออกแบบมอเตอร์และการทำความเย็น มอเตอร์หน้าที่ต่อเนื่อง (S1) ได้รับการออกแบบมาเพื่อการทำงานที่ไม่มีกำหนดที่โหลดที่กำหนด มอเตอร์หน้าที่ไม่ต่อเนื่อง (S2 ถึง S10) ได้รับการออกแบบสำหรับการใช้งานที่มีระยะเวลาการทำงานและช่วงพักเฉพาะ

ขั้นตอนที่ 5: ประเมินสภาพแวดล้อม

พิจารณาอุณหภูมิ ระดับความสูง ความชื้น และการสัมผัสกับฝุ่น น้ำ หรือสารที่มีฤทธิ์กัดกร่อน ปัจจัยเหล่านี้จะกำหนดประเภทกรอบหุ้มของมอเตอร์และระดับการป้องกัน ประเภทตู้ประกอบด้วยการป้องกันหยดน้ำแบบเปิด (ODP), พัดลมระบายความร้อนแบบปิดโดยสิ้นเชิง (TEFC) และแบบป้องกันสภาพอากาศ (WPI และ WPII)

ขั้นตอนที่ 6: ตรวจสอบการติดตั้งและการเชื่อมต่อ

ระบุการกำหนดค่าการติดตั้ง (แบบติดเท้า แบบติดหน้าแปลน หรือแบบผสม) และตำแหน่งกล่องขั้วต่อเพื่อให้เข้ากันได้กับอุปกรณ์ขับเคลื่อน ประเภทการติดตั้งทั่วไป ได้แก่ IM B3 (แบบติดตั้งแบบตีนผี), IM B5 (แบบติดตั้งแบบหน้าแปลน) และ IM B35 (แบบตีนผีและแบบแปลน)

ผู้นำในอุตสาหกรรม เช่น Shanghai Pinxing Explosion-proof Motor Co., Ltd. นำเสนอมอเตอร์แรงดันไฟฟ้าต่ำครบวงจรที่ตรงตามมาตรฐานประสิทธิภาพ IE2, IE3 และ IE4 สำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย
